商品の詳細:
お支払配送条件:
|
| 熱する地帯qty。: | 上8の底8 | 熱する地帯の長さ: | 3110mm |
|---|---|---|---|
| 冷却地帯qty。: | 上3の底3 | 排気容量: | 11㎡/min×2 |
| ウォームアップ タイム: | Apprx.30minute | PCBの温度の偏差: | ±1.5℃ |
| 臨時雇用者。制御正確さ: | ±1℃ | 臨時雇用者。制御範囲: | 部屋temp.~300℃ |
| 速度の運搬: | 300-2000mm | 最高PCB。幅: | 50-460mm |
| 操作インターフェイス: | 容易のChinese&の英国の転位とのWindows 10。 | 制御: | 産業コンピュータ |
| ハイライト: | PLC制御退潮のオーブン装置,8つの地帯の退潮のオーブン装置,計算機制御の無鉛退潮のオーブン |
||

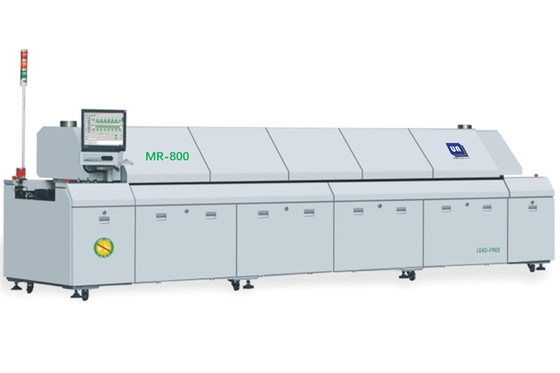

退潮のオーブン8の熱する地帯MR-800の指定
| 機械指定 | ||||
| モデル | MR-800 | 制御 | 産業コンピュータ | |
| 熱する地帯qty。 | 上8の底8 | 冷却地帯qty。 | 上3の底3 | |
| 熱する地帯の長さ | 3110mm | 版の調整 | 厚い銅版 | |
| 重量 | およそ:2600kg | 次元 | 5520*1430*1530mm | |
| 排気容量 | 11㎡/min×2 | 色 | 灰色 | |
| 制御システム | ||||
| 電力供給 | 3P 380V/220V 50/60HZ | 臨時雇用者。制御範囲 | 部屋temp.~300℃ | |
| 総力 | 64KW | 臨時雇用者。制御正確さ | ±1℃ （静的な状態） | |
| 開始力 | 30KW | 臨時雇用者。制御方式 | 閉じたループ、PID +SSR | |
| 消費力 | 9KW | PCBの温度の偏差 | ±1.5℃ | |
| 速度制御 | 3つのインバーターは調節する | データ保存 | すべてのプロフィールは救うことができる | |
| ウォームアップ タイム | Apprx.30minute | 異常な警報 | 高い、低温。警報 | |
| システムの運搬 | ||||
| 柵の構造 | 2つの区分の柵 | 柵の固定方法 | 前部苦境 | |
| チェーン構造 | ステンレス鋼、スタックなしのタイプ | 高さの運搬 | 900±20mm | |
| 最高PCB。幅 | 50-460mm | 方法の運搬 | Chain+ mesh+の柵 | |
| 構成の高さ | 30mm上/底 | 速度の運搬 | 300-2000mm | |
| 方向の運搬 | 左から右 | 潤滑 | swから自動 | |
| 幅は調節する | 電子制御 | コンベヤー モーター | 松下電器産業 | |
| 最高。臨時雇用者。その間相違は地帯およびはんだ付けする地帯を予備加熱する:90 ℃ | ||||
| 最高。臨時雇用者。その間相違は地帯を予備加熱する:50 ℃ | ||||
| 最高。臨時雇用者。はんだの地帯間の相違:50 ℃ | ||||
| 冷却装置 | ||||
| 冷却方法 | 強制風の冷却 | |||
| 冷却地帯 | 3つの冷却地帯、長さは1140mm、PCBをおよび熱影響を減らすために時オーブンからのPCBの出口すぐに冷却する。 | |||
| 冷却の変化は管理する | 冷却地帯の別の変化管理で、それを維持のために容易いつもきれいにならせる。 | |||
| 熱する特徴 | ||||
| 熱する地帯 | 上8の底8 （3110mm）はピーク無鉛技術の必要性を満たすことができる。 | |||
| 出口の温度 | 強制風による涼しい羽毛の後、PCBの臨時雇用者。≤70℃は出口にある。 | |||
| ウォームアップ タイム | 正常な臨時雇用者から。臨時雇用者を置くため、おおよその30分。 | |||
| ウォーミングアップ順序 | 2側面からのウォーミングアップは、力および時間を節約する | |||
| プロフィールの転送時間 | <15min | |||
| 熱する地帯の臨時雇用者。制御正確さ | ±1℃ | |||
| PCBの臨時雇用者。偏差 | ±1℃ | |||
| 答えるために満載の熱勘定時間に空けなさい | ≤20 s | |||
| 暖房の地帯は別に機能を閉める | あらゆる熱する地帯はコンピュータで別に閉めることができる。最下の熱する地帯が閉鎖している時、PCB双方の臨時雇用者。最高異なった範囲。（別の材料、厚さ、サイズ、臨時雇用者のPCB。相違の価値は異なっている。） | |||
| 熱する部品 | ||||
| 熱気モーター | 輸入の反高温モーター、RPM:3200rpm.インバーターを制御するために採用したりstepless 0から3200にモーターの速度を合わせできる。モーター保証は5年である。 | |||
| ヒーター | ヒーターは高性能と特に、なされ、感受性、保証の時間は5年である。 | |||
| 空気車線の構造 | 高く有効な空気車線は、豊富な空気を提供する | |||
| 排気機構 | 強制された排気装置は、変化の脱出を保障しない。 | |||
| 伝達部品 | ||||
| 反トルクの柵 | 高力のおよび堅くされた柵は、非常に耐久および耐久力のあるである。 | |||
| 柵の平行 | ±0.3mm | |||

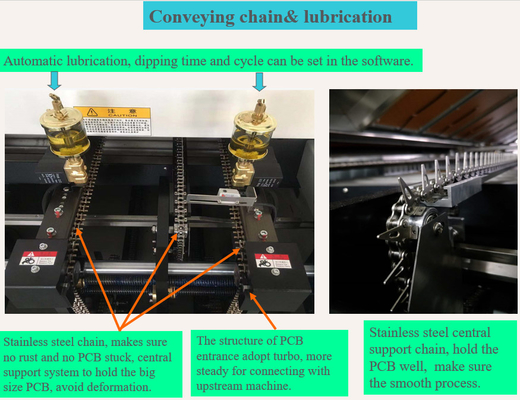

| 鎖は長さを広げる | 標準:5mmは、鎖反スタックしたタイプ、解決する小さいPCBのはんだ付けする問題をである | |||
| C/Vの速度はmin.unitの範囲を置いた | 0.01m/min、0~2m/min | |||
| C/Vの速度の偏差の範囲 | ±2%の内のコンピュータ近いループ、 | |||
| チェーン張力装置 | 自動ばねまでに、避ける鎖を付けた暖房が原因で調節しなさい。 | |||
| モーターの運搬 | 松下電器産業の調節可能なモーター | |||
| チェーン潤滑 | 潤滑はPC、潤滑周期によって制御され、時間は置くことができる（3つのモードがある:、標準良い、経済的。またソフトウェアに手動潤滑がある） | |||
| 柵の幅調節 | 独立したモーターを備えられた調節 | |||
| 網 | 500mmのステンレス鋼の網、鎖と合わせられる操業 | |||
| 機械構造 | ||||
| フレーム | フレームはよくはんだ付けされ、しっかりし、そして耐久である。 | |||
| ドア | Dismountable構造は維持に、広いスペースを提供する。 | |||
| フードの開いた方法 | フードを、自己ロック機能と開ける二重電気シリンダー安全、信頼できる。 | |||
| カバー開いた方法 | きれいになること容易な独立独行のホールダー | |||
|

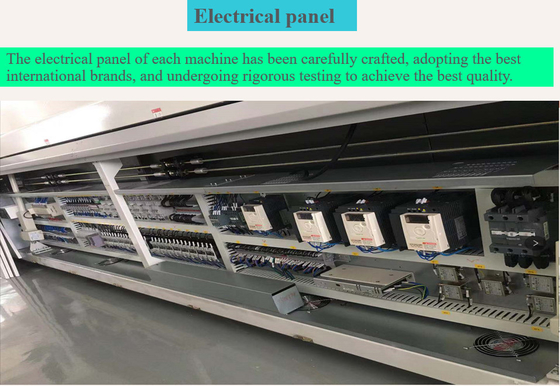

電気部品および制御性能 |
||||
| 制御システム | 産業PC | PLC+ Modular+PID、高い繰り返し正確さと安定した、信頼できる | ||
| 操作インターフェイス | 容易のChinese&の英国の転位とのWindows 10。 | |||
| Machine&オペレータ安全 | 表面漏れ保護装置を使って | |||
| 電気部分 | すべての電気部品は固定してマシン ランことを、非常に耐久、保障する輸入される。 | |||
| 働くモード | 3働くモード:オンライン編集文字の操作、版および提示、 | |||
| 実時間モニター | そこにある問題起こったら操作の記録を、責任があるオペレータ容易に見つけられる毎日発生させなさい。 | |||
| 温度プロフィール | 各地帯のためのプロフィールを毎日発生させなさい、ユーザーは見直し、分析できる。この機能は点検のPCBのプロフィールのテストのため問題がある特定の地帯で起こるとき、ちょうどではない。 | |||
| 生産のデータベース | 印刷できるいろいろな種類のPCBおよび統計量のための生産の声明を発生させなさい。 | |||
| 警報リスト | システムは警報項目および時間を見直すためにユーザーのためのすべての警報情報を救う。 | |||
| 警報システム | システムは警報が厳密なとき涼しい羽毛モードに入る。 | |||
| プロフィール テスト | 臨時雇用者を使って。プロフィールの検定関数はプロフィールに従って、分析できる。 | |||
| 異常な警報 | 1.PCBは異常な異常に2.操作の異常な3.の温度の異常な4.Conveyor速度の異常な5.Hot空気装置を動かす。 | |||
| 変化は装置をリサイクルする | 形成される標準。使用窒素時、それは閉鎖した再循環であるので、変化霧が広げることができなければPCBを汚す。 | |||
| 売り上げ後のサービス | ||||
| 保証 | 全機械のための2年、モーターのための5年、ヒーター。 | |||
| 保証から | 充満部品のための購入価格だけ。 | |||
| サービスは時間答える | 2時間 | |||
| 変化は装置をリサイクルする | 変化管理システムは標準機能である。 | |||
| 他の特徴 | ||||
| SMEMA | 上下流のために利用できる | |||
| UPS | 利用できる。コンベヤーのための制御セクションをおよび主要な入力パワーの失敗の場合には保護するため | |||
| タイマー | 調理法は、時間を節約し機械、PC、ソフトウェアおよび負荷を始める電源-入/切の時期を置くことができる。 | |||

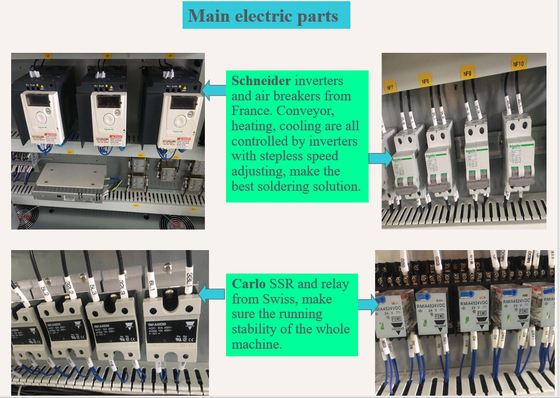

退潮のオーブンMR-800の電気部分そして制御性能

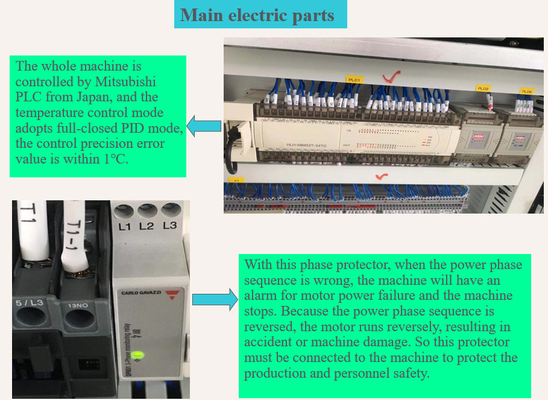

1. 制御システム: PLC+ Modular+PID、高い繰り返し正確さと安定した、信頼できる。
2.操作インターフェイス: 容易のChinese&の英国の転位とのWindows 10。
3. Machine&オペレータ安全: 表面漏れ保護装置を使って。
4.電気部分: すべての電気部品は固定してマシン ランことを、非常に耐久、保障する輸入される。
5.働くモード:3働くモード:オンライン編集文字の操作、版および提示。
6.実時間モニター:そこにある問題起こったら操作の記録を、責任があるオペレータ容易に見つけられる毎日発生させなさい。
7.温度プロフィール:各地帯のためのプロフィールを毎日発生させなさい、ユーザーは見直し、分析できる。この機能は点検のPCBのプロフィールのテストのため問題がある特定の地帯で起こるとき、ちょうどではない。
8.生産のデータベース:印刷できるいろいろな種類のPCBおよび統計量のための生産の声明を発生させなさい。
退潮のオーブン8の地帯の詳しい映像
退潮のオーブンのパッキング方法
