制御モード: | PLC +臨時雇用者。制御メートル | モデルの予備加熱: | IRの管の選択:熱気の対流 |
---|---|---|---|
予熱長さ: | 1800のmm | 伝達方法: | 空気シリンダー |
噴霧圧力: | 0.25MPa | 0.4MPa | 自動変化供給: | 任意 |
重量: | 1700のKG | 次元(L*W*H): | 4500*1400*1700 |
ハイライト: | IRの無鉛波のはんだ機械,0.25MPa無鉛波のはんだ機械,0.4MPa選択的なはんだ付けする機械 |

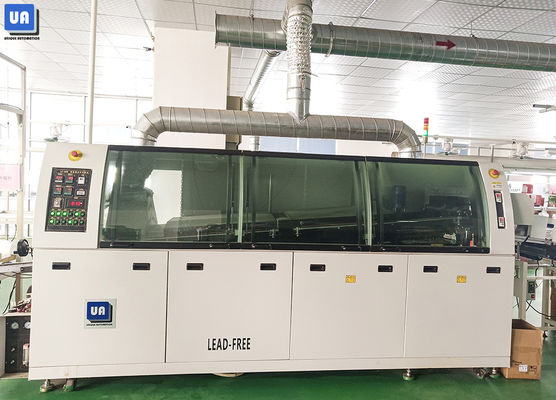

RF 400A IRのSMTの溶接線のための無鉛波のはんだ機械
SMTラインのための無鉛IRの波のはんだRF-400Aの波の溶接機
波のはんだ付けする機械のはんだ共同情報
波はんだ付けする機械はんだの共同形成:PCBが波の表面の前部分を書き入れるとき、基質およびピンは熱され、波を残す前に、全体のPCBははんだで浸る、鉛との収縮のすなわち、はんだによって、今波の端を去るが、わずかはんだはぬれる力によるパッドに付着する繋がれ中心として表面張力に、小さい状態は現われるよる。現時点で、はんだとパッド間のぬれる力は2つのパッドよりその間大きいはんだの結合。従って、完全な、円形のはんだの接合箇所は形作られ、波尾を去る余分なはんだは重力による錫の浴室に再び落ちる。
波のはんだ機械RF-450Bの指定
モデル | RF-400A |
オペレーティング システム | |
制御モード | PLC +臨時雇用者。制御メートル |
システムの予備加熱 | |
モデルの予備加熱 | IRの管の選択:熱気の対流 |
暖かい時間 | およそ20/min |
長さの予備加熱 | 1800のMM |
予熱地帯のNO | 3 |
臨時雇用者の予備加熱。 | 室温:~300C |
噴霧システム | |
伝達方法 | 空気シリンダー |
排気方法 | 上部の排気 |
排気容量 | 25M3/min |
噴霧圧力 | 0.25MPa | 0.4MPa |
磁束フロー | 磁束フローのメートル |
自動変化供給 | 任意 |
概要 | |
力 | 380V 50HZ/220V 60HZ |
重量 | 1700のkg |
次元(L*W*H) | 4500*1400*1700 |
映像の表示
私達は何波のはんだの操作の進歩でかかわるべきであるか。
1.Theプロダクトははんだ付けし、点検した波べきである(結局はんだ付けする変数は設定値に達する)
コンベヤー ベルト(か据え付け品)にプリント基板を、機械自動的に吹きかけたり肋骨の変化に、予備加熱したり、振るはんだをおよび涼しい穏やかに置きなさい;プリント基板は波のはんだの出口で接続される;工場点検の標準に従って。
2.Adjust PCBの溶接の結果に従う溶接変数
3.連続的なはんだ付けする生産を遂行し、はんだ付けする波の出口でプリント基板を接続し帯電防止転換箱に点検の後で入れ、そしてそれに続く処理のための修理板を送りなさい;連続的なはんだ付けするプロセスの間に、各々の印刷された板は深刻な印刷された板がすぐに半田付けし直されるべきであるはんだ付けする欠陥があるかどうか点検されるべきである。欠陥がまだ溶接の後にあれば、原因は調べられプロセス パラメータは溶接を続ける前に調節されるべきである。
